2023 BUAA CO review: P1

课下提交

Q1 P1_L0_splitter

使用 $\mathcal{Verilog}$ 搭建一个32位 $\bf{Splitter}$ , 给定一个32位的二进制数作为输入，将其划分为四个8位的二进制数作为输出。

模块名：splitter

信号名	方向	描述
A[31:0]	I	输入的二进制数
O1[7:0]	O	A的[31:24]位
O2[7:0]	O	A的[23:16]位
O3[7:0]	O	A的[15:8]位
O4[7:0]	O	A的[7:0]位

没什么好说的，直接assign即可

`timescale 1ns / 1ps
module splitter(
    input [31:0] A,
    output [7:0] O1,
    output [7:0] O2,
    output [7:0] O3,
    output [7:0] O4
    );

    assign O1 = A[31:24];
    assign O2 = A[23:16];
    assign O3 = A[15:8];
    assign O4 = A[7:0];

endmodule

Q2 P1_L0_ALU

使用 $\mathcal{Verilog}$ 搭建一个 32 位六运算 ALU 并提交。具体模块端口定义如下：
模块名：alu

信号名	方向	描述
A[31:0]	I	参与ALU计算的第一个值
B[31:0]	I	参与ALU计算的第二个值
ALUOp[2:0]	I	ALU功能的选择信号 000: ALU进行加法运算 001: ALU进行减法运算 010: ALU进行与运算 011: ALU进行或运算 100: ALU进行逻辑右移 101: ALU进行算数右移
C[31:0]	O	ALU的计算结果

模块功能定义如下：

序号	功能名称	功能描述
1	无符号加运算	C=A+B (A,B无符号)
2	无符号减运算	C=A-B (A,B无符号)
3	与运算	C=A&B
4	或运算	C=A\|B
5	逻辑右移	C=A>>B (A,B无符号)
6	算术右移	C=A>>>B (A有符号,B无符号)

需要注意的是算术右移的处理，$signed()的使用

`timescale 1ns / 1ps
module alu(
    input [31:0] A,
    input [31:0] B,
    input [2:0] ALUOp,
    output [31:0] C
    );

    wire [31:0] shift_right;
    //放在外面先计算好, 免得符号出错
    assign shift_right = $signed(A) >>> B;
    assign C = (ALUOp == 3'b000) ? (A + B) :
               (ALUOp == 3'b001) ? (A - B) :
               (ALUOp == 3'b010) ? (A & B) :
               (ALUOp == 3'b011) ? (A | B) :
               (ALUOp == 3'b100) ? (A >> B) : shift_right;

endmodule

Q3 P1_L0_EXT

使用 $\mathcal{Verilog}$ 实现 EXT 。EXT为扩展单元，其主要功能是完成将输入到其中的16位数据进行符号扩展、零扩展以及将输入的16位数加载到高位等操作。具体模块端口定义如下：
模块名：ext

信号名	方向	描述
imm[15:0]	I	输入EXT内部需要被扩展的16位数据
Eop[1:0]	I	输入数据进行扩展的方式的选择信号 00: 将imm进行符号扩展到32位 01: 将imm进行高位零扩展到32位 10: 将imm加载到高位，低位补0 11: 将imm进行符号扩展后左移两格
ext[31:0]	O	进行扩展之后的输出数据

模块功能定义如下：

序号	功能名称	功能描述
1	符号扩展	将Input进行符号扩展到32位
2	零扩展	将Input进行高位补零扩展到32位
3	加载到高位	将Input加载到高位，低位补0
4	符号扩展后左移	将Input符号扩展后，左移两位

使用位拼接运算符处理即可
需要注意的是，常数必须指明位宽，否则默认为32位；同时，拼接可以嵌套，但需要用{}括起来

`timescale 1ns / 1ps
module ext(
    input [15:0] imm,
    input [1:0] EOp,
    output [31:0] ext
    );

    assign ext = (EOp == 2'b00) ? {{16{imm[15]}}, imm} :
                 (EOp == 2'b01) ? {16'b0, imm} :
                 (EOp == 2'b10) ? {imm, {16{1'b0}}} : ({{16{imm[15]}}, imm} << 2);
    end
endmodule

Q4 P1_L0_gray

使用 $\mathcal{Verilog}$ 设计一个格雷码计数器。模块端口定义如下：
模块名：gray

信号名	方向	描述
Clk	I	时钟信号
Reset	I	同步复位信号
En	I	使能信号
Output[2:0]	O	计数器当前值
Overflow	O	溢出标志位

要求实现功能如下：

在任意一个时钟上升沿到来的时候，如果复位信号有效，则将计数器清零
每个时钟上升沿到来的时候，如果使能信号有效，计数器的值+1
在满足1时，即使2的条件满足，也不必执行2
计数器初值为0
当计数器的值在+1后出现溢出的情况时，将会回到零，同时从发生溢出的这个时钟上升沿开始，溢出标志位将会持续输出1，直到计数器被清零为止（其余情况下溢出标志位必须为0）

关于格雷码

对于格雷码，有 $G(n) = n \oplus \left \lfloor \frac{n}{2} \right \rfloor$
其余部分就是普通计数器

`timescale 1ns / 1ps
module gray(
    input Clk,
    input Reset,
    input En,
    output [2:0] Output,
    output Overflow
    );

    reg [2:0] st;
    reg flag;
    assign Output = st ^ (st >> 1);
    assign Overflow = flag;

    always @ (posedge Clk) begin
        if (Reset) begin
            st <= 0;
            flag <= 0;
        end
        else begin
            if (En) begin
                if (st == 3'd7) begin
                    st <= 3'd0;
                    flag <= 1'b1;
                end
                else st <= st + 1;
            end
            else st <= st;
        end
    end

endmodule

Q5 P1_L0_表达式状态机

现在，我们需要你用 $\mathcal{Verilog HDL}$ 语言设计一个有限状态机来识别这样一类表达式F：

表达式F中只含有数字0-9，加号+，乘号*。
表达式F可以按如下的规则产生：
- 单个数字[0-9]是F
- 如果X是F，Y是F，X+Y也是F
- 如果X是F，Y是F，X*Y也是F

模块规格：
模块名：expr

端口名	位宽	功能
clk	1	接收时钟信号
clr	1	接收异步清零信号
in[7:0]	8	接收逐个输入的字符，用 ASCII 编码
out	1	输出合法性信号

每个时钟上升沿，状态机从 in 中读入一个ASCII编码的字符。假设读入的第i个字符为 $c_i$ ，则第n个时钟上升沿时，可以拼出一个字符串: $s=c_1c_2 \cdots c_n$
此时若s符合F的定义，那么 out 应输出1，否则输出0
如果s当前是空串，out也应输出0。清零后，上面定义的字符串s也应从空串开始计算

考虑这几种状态：
1. S0: 当前字符串为空
2. S1: 当前字符串为F（即合法）
3. S2：字符串为F+ or F*
4. S3：字符串非法，如99、+9、++等（此时只能等待清零信号）
注意要异步清零

`timescale 1ns / 1ps
module expr(
    input clk,
    input clr,
    input [7:0] in,
    output out
    );

    reg [1:0] st;
    wire [1:0] check = (in >= "0" && in <= "9") ? 2'b01 :
                       (in == "+" || in == "*") ? 2'b10 : 2'b00;
    assign out = (st == 2'd1) ? 1'b1 : 1'b0;

    always @ (posedge clk or posedge clr) begin
    //异步清零
        if (clr == 1'b1) st <= 0;
        else begin
            case (st)
            2'd0: begin
                if (check == 2'b01) st <= 2'd1;
                else st <= 2'd3;
            end
            2'd1: begin
                if (check == 2'b10) st <= 2'd2;
                else st <= 2'd3;
            end
            2'd2: begin
                if (check == 2'b01) st <= 2'd1;
                else st <= 2'd3;
            end
            2'd3: st <= st;
            default: st <= 0;
            endcase
        end
    end
endmodule

附加题Q1 P1_L1_BlockChecker

现在需要你用 $\mathcal{Verilog}$ 语言编写一个模拟语句块检查的工具。
为了简化要求，输入由ASCII字母和空格组成。一个或多个连续出现的字母构成一个单词，单词不区分大小写，单词之间由一个或多个空格分隔开。检查工具检查自复位之后的输入中，begin和end是否能够匹配。

匹配规则类似括号匹配：一个begin只能匹配一个end，但是一个匹配的begin必须出现在对应的end之前；允许出现嵌套；最后若出现不能按上述规则匹配的begin或end，则匹配失败。
输入的读取在时钟上升沿进行。

匹配示例：Hello world，begin comPuTer orGANization End。

不匹配示例：eND，beGin study。

模块端口定义如下：
模块名：BlockChecker

信号名	方向	描述
clk	I	时钟信号
reset	I	异步复位信号（高电平有效，复位时将输入记录清空）
in[7:0]	I	当前输入字符的ASCII码
result	O	当前输入是否能够完成begin和end的匹配

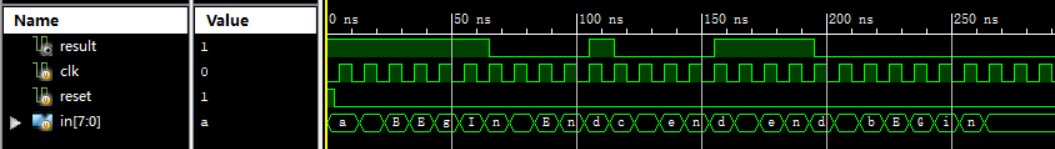

示例波形

显然，这题需要统计begin和end单词的数量差，
$count\begin{cases} >0 ,&\tt{mismatch} \\ =0 ,&\tt{match} \\ <0 ,&\tt{illegal}\end{cases}$
同时，需要注意区分begin和beginx(end和endx)
处理组合逻辑和时序逻辑的时候，注意不要让同一个reg变量在多个always块中被赋值，否则会 $\mathcal{Compile Error}$
state：
1. S0: 等待单词读入(此时为空或空格)
2. S1: 处理非begin和end的单词
3. S2-S5: 判断begin
4. S6: 已读入一个begin, 读入空格->S7 else ->S1
5. S7: 一个begin单词
6. S8-S9: 判断end
7. S10: 已读入一个end, 读入空格->S11 else ->S1
8. S11: 一个end单词
9. default

`timescale 1ns / 1ps
module BlockChecker(
    input clk,
    input reset,
    input [7:0] in,
    // output reg [3:0] st,
    output result
    );

    wire letter = (in == " ") ? 1'b0 : 1'b1;
    reg [31:0] cnt;
    reg [3:0] st;

    assign result = (cnt == 32'b0 && st != 4'd6 && st != 4'd10) ? 1'b1 :
                    (cnt == 32'b1 && st == 4'd10) ? 1'b1 : 1'b0;

    always @ (st, cnt, reset) begin
        if (reset == 1'b1) cnt = 32'b0;
        else begin
            if (cnt != 32'hffff) begin
                if (st == 4'd7) begin
                    cnt = cnt + 32'b1;//begin
                end
                else if (st == 4'd11) begin
                    if (cnt == 32'b0) cnt = 32'hffff;
                    //赋了一个很大的值
                    else cnt = cnt - 32'b1;//end
                end
                else cnt = cnt;
            end
            else cnt = cnt;
        end
    end

    always @ (posedge clk or posedge reset) begin
        if (reset == 1'b1) begin
            st <= 4'd0;
        end
        else begin
            case (st)
                4'd0: begin
                    if (letter == 1'b1) begin
                        if (in == "b" || in == "B") st <= 4'd2;
                        else if (in == "e" || in == "E") st<= 4'd8;
                        else st <= 4'd1;
                    end
                    else st <= 4'd0;
                end
                4'd1: begin//其他单词
                    if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                4'd2: begin
                    if (in == "e" || in == "E") st <= 4'd3;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                4'd3: begin
                    if (in == "g" || in == "G") st <= 4'd4;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                4'd4: begin
                    if (in == "i" || in == "I") st <= 4'd5;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                4'd5: begin
                    if (in == "n" || in == "N") st <= 4'd6;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                4'd6: begin//出现begin字串
                    if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd7;
                end
                4'd7: begin//出现begin单词
                    if (in == "b" || in == "B") st <= 4'd2;
                    else if (in == "e" || in == "E") st <= 4'd8;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                'd8: begin
                    if (in == "n" || in == "N") st <= 4'd9;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                'd9: begin
                    if (in == "d" || in == "D") st <= 4'd10;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                'd10: begin//出现end字串
                    if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd11;
                end
                'd11: begin//出现end单词
                    if (in == "b" || in == "B") st <= 4'd2;
                    else if (in == "e" || in == "E") st <= 4'd8;
                    else if (letter == 1'b1) st <= 4'd1;
                    else st <= 4'd0;
                end
                default: st <= 4'd0;
            endcase
        end
    end

endmodule

课上考试

Q1 P1_L1_dotProduct_2023

请你设计一个向量点乘模块，实现向量的点乘操作。

为了简化题目，我们用两个位宽为 32 的 wire 型变量来表示两个需要点乘的 32 维向量，也就是说，向量任何一个维度的值只能为 0 或 1。你需要将两个向量同一位置相乘并将所有位置的乘积相加输出。

模块端口定义如下：
模块名：dotProduct

信号名	方向	描述
vector_a[31:0]	input	需要点乘的向量a
vector_b[31:0]	input	需要点乘的向量b
result[5:0]	output	点乘结果

显然，1位二进制数的乘法和&操作等价，故答案为vector_a和vector_b各位相与之和
故此题用for循环解决即可，或者ctrl + c v32次（

`timescale 1ns / 1ps
module dotProduct(
    input [31:0] vector_a,
    input [31:0] vector_b,
    output reg [5:0] result
    );

    integer i;
    always @(vector_a, vector_b) begin
        result = 0;
        //记得初始化，惨痛教训
        for (i = 0; i < 6'd32; i = i + 1) begin
            if ((vector_a[i] & vector_b[i]) == 1'b1) begin
                result = result + 6'b1;
            end
            else begin
                result = result;
            end
        end
    end

endmodule

Q2 P1_L4_coloring_2023

小 B 同学准备对一列格子进行涂色，他想要使用红色，绿色，蓝色三种颜色，但是要求如下：同一颜色不得连续出现三次，红色不得与绿色相连。

我们将在每个周期通过 color 端口输入一个颜色代号：0（红色），1（绿色），2（蓝色），你需要设计 Moore 状态机来检测该涂色序列的合法性，并在检测到不合法的序列之后将输出端口 check 置为 1。

另外，在检测到不合法序列之后，小 B 同学会将最近的一次涂色擦除，重新涂色。

模块端口定义如下：
模块名：coloring

信号名	方向	描述
clk	I	时钟信号
rst_n	I	异步复位信号（低电平有效）
color[1:0]	I	涂色信号
check	O	当前序列合法性

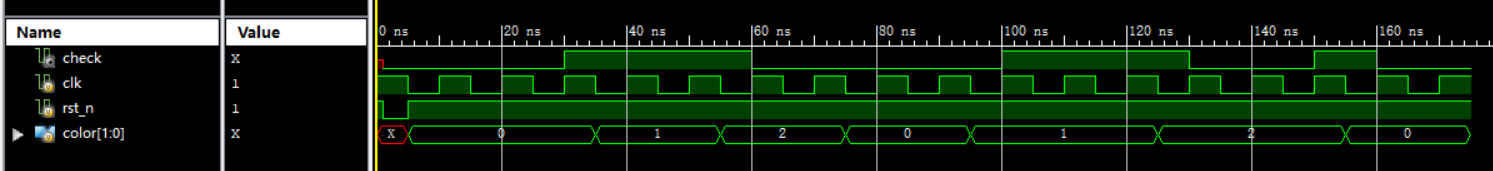

实例波形

法一:
有限状态机直接设好状态做就行，这里就不给出状态表了~~因为我没用这种做法~~

法二:

对于这道题，可以发现只需要判断，输入的序列连续两个或三个是什么颜色即可
于是可以用四位state表示最近两次成功涂色，in为即将涂上的颜色，这样就可以很简单地进行状态的判断和转移
需要注意的是，判断当前序列合法后，才能给state更新

低电平有效的异步复位的正确写法：

always @ (posedge clk or negedge rst_n) begin
    if (rst_n == 1'b0) begin
        //reset
    end
    else begin
        //……
    end
end

`timescale 1ns / 1ps
module coloring(
    input clk,
    input rst_n,
    input [1:0] color,
    output  check
    );

    reg flag;
    reg [3:0] st;
    assign check = (flag == 1'b1) ? 1'b1 : 1'b0;

    always @ (posedge clk or negedge rst_n) begin
        if (rst_n == 1'b0) begin
            flag <= 1'b0;
            st <= 4'hf;
            //避免st初始状态为0(错误表示成红色)的情况
        end
        else begin
            if (st[3:2] == st[1:0] && st[1:0] == color) begin
                st <= st;
                flag <= 1'b1;
            end
            else if ((st[1:0] == 2'b00 && color == 2'b01) || (st[1:0] == 2'b01 && color == 2'b00)) begin
                st <= st;
                flag <= 1'b1;
            end
            else begin
                st <= {st[1:0], color};
                flag <= 1'b0;
            end
        end
    end
endmodule

Q3 P1_L5_numberNest_2023

~~题面忘了，先咕了~~
